গ্রিড-সংযোগ স্ট্যান্ডার্ড উচ্চ-ভোল্টেজ সুইচগিয়ার

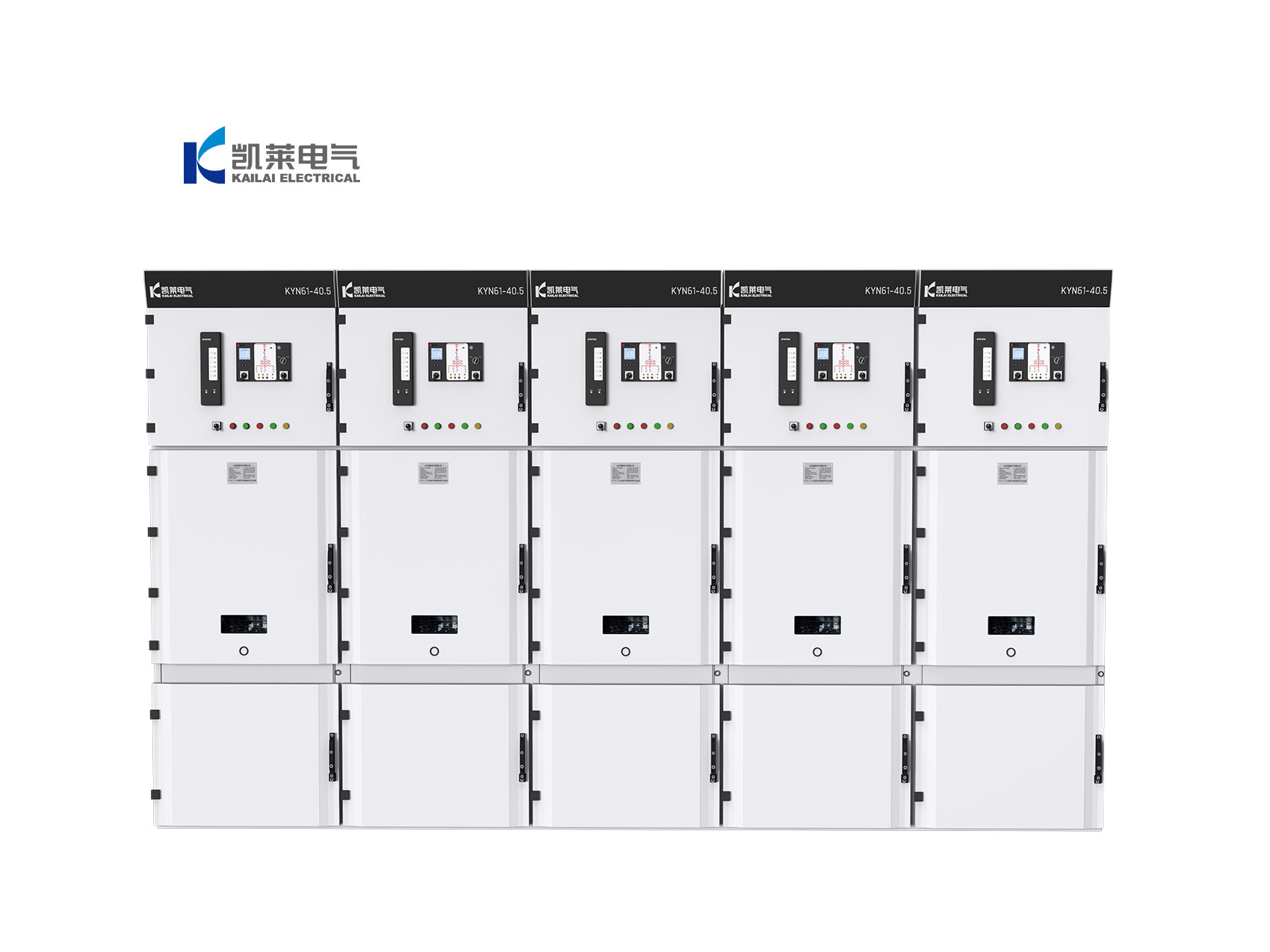

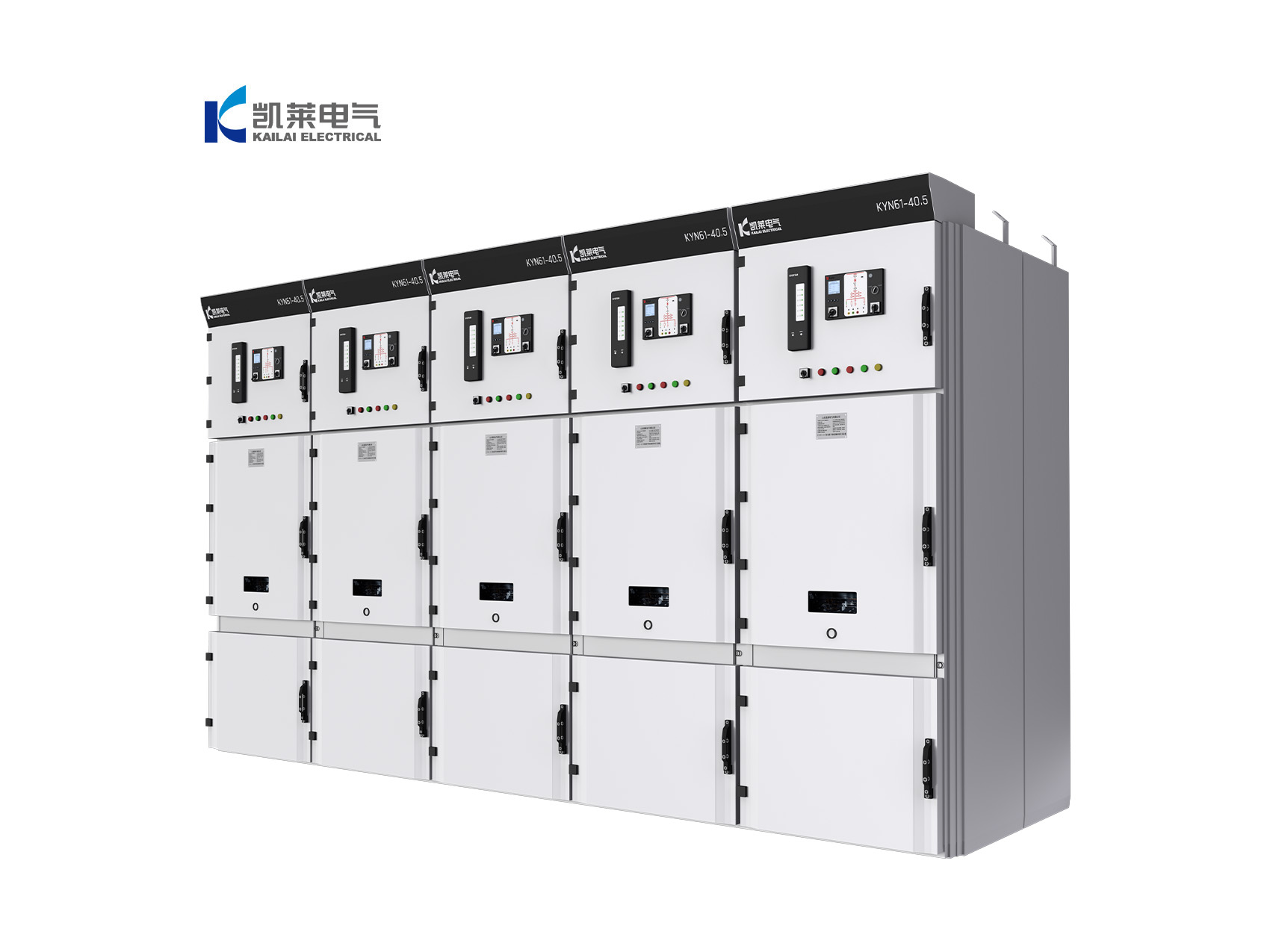

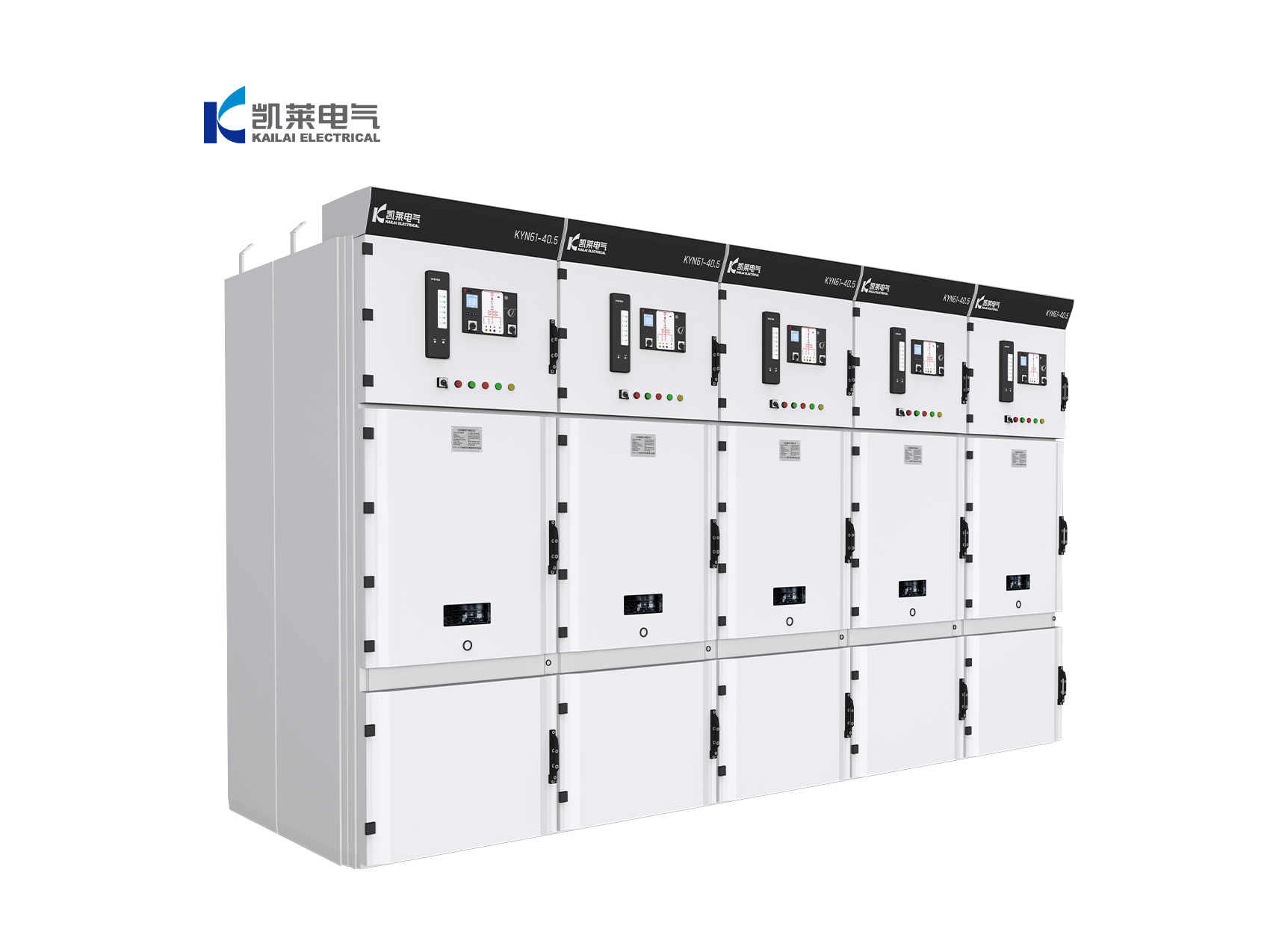

KYN61-40.5 গ্রিড-সংযোগ স্ট্যান্ডার্ড উচ্চ-ভোল্টেজ সুইচগিয়ার

KYN61-40.5 হল একটি 40.5 কেভি ইনডোর মেটাল-ক্ল্যাড প্রত্যাহারযোগ্য সুইচগিয়ার, যা GB 3906, GB/T 11022 এবং IEC 62271-200 মান অনুযায়ী ডিজাইন ও তৈরি করা হয়েছে।

সুইচগিয়ারে চারটি পৃথকভাবে বিভক্ত কম্পার্টমেন্ট রয়েছে: বাসবার কম্পার্টমেন্ট, সার্কিট ব্রেকার ট্রাক কম্পার্টমেন্ট, কেবল কম্পার্টমেন্ট এবং সেকেন্ডারি ইন্সট্রুমেন্ট কম্পার্টমেন্ট। আবরণটি IP4X সুরক্ষা প্রদান করে, যখন অভ্যন্তরীণ কম্পার্টমেন্টগুলি IP2X রেটযুক্ত।

এটি নিরাপদ অপারেশন নিশ্চিত করতে একটি সম্পূর্ণ যান্ত্রিক ইন্টারলকিং সিস্টেম (পাঁচ-প্রতিরোধ ইন্টারলক) সহ স্ট্যান্ডার্ড হিসেবে সজ্জিত। KYN61-40.5 ব্যাপকভাবে 35 কেভি সাবস্টেশন, নবায়নযোগ্য শক্তি বুস্টার স্টেশন, বড় শিল্প ও খনির সুবিধা এবং রাসায়নিক শিল্প পার্কে প্রধান ট্রান্সফরমার বিদ্যুৎ বিতরণ অ্যাপ্লিকেশনের জন্য ব্যবহৃত হয়।

সুইচগিয়ারটি বিভিন্ন দেশীয় ও আন্তর্জাতিক ভ্যাকুয়াম সার্কিট ব্রেকার ট্রাকের সাথে কনফিগার করা যেতে পারে, যার মধ্যে রয়েছে ZN85, ABB VD4 ভ্যাকুয়াম সার্কিট ব্রেকার এবং VEP মডেল।

সুবিধা ও বৈশিষ্ট্য

• ব্যাপক টাইপ-টেস্ট সার্টিফিকেশন

• সম্পূর্ণ সুইচগিয়ার অ্যাসেম্বলি সফলভাবে সমস্ত প্রধান টাইপ পরীক্ষায় উত্তীর্ণ হয়েছে, যার মধ্যে রয়েছে তাপমাত্রা বৃদ্ধি, অন্তরণ, ৩১.৫ কেএ/৪ সেকেন্ড স্বল্প-কালীন সহ্য এবং শীর্ষ সহ্য প্রবাহ, অভ্যন্তরীণ আর্ক ফল্ট এবং লাইটনিং ইমপালস সহ্য পরীক্ষা। এটি ৯৫ কেভি (ফেজ-টু-আর্থ) / ১১৫ কেভি (খোলা যোগাযোগ জুড়ে) পাওয়ার-ফ্রিকোয়েন্সি সহ্য ভোল্টেজ ১ মিনিটের জন্য এবং ১৮৫ কেভি / ২১৫ কেভি লাইটনিং ইমপালস সহ্য ভোল্টেজের জন্য রেট করা হয়েছে। প্রতিটি ইউনিট ব্যাপক কারখানা রুটিন পরীক্ষার মধ্য দিয়ে যায়, যার মধ্যে রয়েছে সার্কিট রেজিস্ট্যান্স পরিমাপ, পাওয়ার-ফ্রিকোয়েন্সি সহ্য ভোল্টেজ পরীক্ষা এবং ইন্টারলক ফাংশন যাচাইকরণ। সম্পূর্ণ পরীক্ষার রিপোর্ট এবং ডকুমেন্টেশন সরবরাহ করা হয়, যা ইউটিলিটি গ্রিড সংযোগ অনুমোদনের জন্য সরাসরি জমা দেওয়ার সুবিধা প্রদান করে।

• উন্নত আর্ক-প্রতিরোধী এবং চাপ-মুক্তি নকশা

• প্রতিটি কম্পার্টমেন্টে একটি স্বাধীন চাপ-মুক্তি ফ্ল্যাপ রয়েছে, যখন বাসবারগুলি শক্তিশালী তাপ-সঙ্কোচন নিরোধক দ্বারা সম্পূর্ণরূপে উত্তাপিত। নকশাটি 31.5 kA / 1 সেকেন্ডের অভ্যন্তরীণ আর্ক ফল্ট ধারণের প্রয়োজনীয়তা পূরণ করে, নিশ্চিত করে যে ত্রুটিগুলি প্রভাবিত প্যানেলের মধ্যে সীমাবদ্ধ থাকে এবং সংলগ্ন সুইচগিয়ারে ছড়িয়ে না পড়ে। এটি কার্যকরভাবে ক্যাসকেডিং বাসবার শর্ট-সার্কিট ঘটনা প্রতিরোধ করে এবং সামগ্রিক সিস্টেমের নিরাপত্তা বাড়ায়।

• সম্পূর্ণরূপে সংহত যান্ত্রিক পাঁচ-প্রতিরোধ আন্তঃলকিং সিস্টেম

• সুইচগিয়ারে সার্কিট ব্রেকার ট্রাক (সার্ভিস, টেস্ট এবং বিচ্ছিন্ন অবস্থান সহ), আর্থিং সুইচ এবং সামনে/পিছনের ক্যাবিনেটের দরজা কভার করে একটি বিস্তৃত যান্ত্রিক আন্তঃলকিং পরিকল্পনা অন্তর্ভুক্ত রয়েছে। সংহত সিস্টেমটি বাধ্যতামূলক যান্ত্রিক লকিংয়ের মাধ্যমে সমস্ত পাঁচটি আন্তঃলকিং ফাংশন প্রয়োগ করে, অপারেশনাল ত্রুটিগুলি প্রতিরোধ করে। সমস্ত সুইচিং অপারেশন ক্যাবিনেটের দরজা বন্ধ রেখে সম্পাদন করা যেতে পারে, অননুমোদিত বা অনিরাপদ অপারেশনের সুযোগ দূর করে।

• প্রমিত প্রাথমিক সার্কিট কনফিগারেশন

• একশোরও বেশি প্রমিত প্রাথমিক ওয়্যারিং স্কিম উপলব্ধ, যার মধ্যে রয়েছে ইনকামিং ফিডার, প্রধান ট্রান্সফরমার ফিডার, ভোল্টেজ ট্রান্সফরমার (পিটি), বাস সেকশন এবং মিটারিং কনফিগারেশন। সুইচগিয়ারটি সিঙ্গেল-বাসবার এবং সিঙ্গেল-বাসবার সেকশনালাইজড উভয় সিস্টেমের জন্যই উপযুক্ত। এটি ব্যাপকভাবে গৃহীত ZN85-40.5 ভ্যাকুয়াম সার্কিট ব্রেকার দিয়ে সজ্জিত করা যেতে পারে, যা ইউটিলিটি অ্যাপ্লিকেশনের জন্য অনুমোদিত এবং একটি জাতীয় খুচরা যন্ত্রাংশ নেটওয়ার্ক দ্বারা সমর্থিত, যা সহজ রক্ষণাবেক্ষণ এবং যন্ত্রাংশের বিনিময়যোগ্যতা নিশ্চিত করে।

প্রযুক্তিগত পরামিতি
